[MT-Tech] Mạch báo động khi có người đột nhập

Đây là mạch báo trộm nhà 4 trong 1. Sử dụng NE556 làm cảnh báo kết hợp với chuông báo động,


Mạch sử dụng NE556 là IC Timer giống như NE555 nhưng ở đây sử dụng cho việc đóng cắt. Với hai đầu vào kích (TRIG1, TRIG2) và hai đầu ra (O/P1, O/P2). TRIG1 điều khiển đầu ra O/P1, TRIG2 điều khiển đầu ra O/P2. Nếu đầu vào TRIG ở mức thấp thì đầu ra O/P ở mức cao và ngược lại. Chi tiết xem datasheet của NE556.
* Nhìn ở mạch ta thấy mạch có các đầu vào và đầu ra như sau :
+ Cảm biến chạm tay (Touch Point). Điểm nối với vật mà tay con người chạm phải.
+ Cảm biến ánh sáng LDR1, LDR2 hoạt động ở hai trạng thái khác nhau. Khi có ánh sáng chiếu vào LDR thì điện trở của LDR nhỏ xuống và không có ánh sáng thì LDR có điện trở rất lớn.
+ WIRE LOOP là sợ dây điện nối. Dây này rất dễ đứt khi có sự tác động của con người
+ S2, S3, S4 là công tác ở các cửa sổ. Khi đóng cửa sổ thì các S2..S4 sẽ đóng lại và mở cửa sổ thì các S2..S4 sẽ mở ra.
+ S1 là nút nhấn Reset
+ VR1 :  Điều khiển độ nhạy cho LDR1 để tạo mức kích cho chân kích TRIG1.
+ VR2 : Điều khiển độ nhạy cho LDR2 để tạo mức kích cho chân kích TRIG2.
+ VR3 : Điều khiển độ nhạy cho TOUCH, đóng mở cho Transitor T1
+ T2 : Transitor điều khiển công suất cho Role.
+ T1 : Transitor đóng cắt được điều khiển bởi TOUCH
+ Role dùng để đóng cắt các chuông báo, còi hay thiết bị cảnh báo khác.
+ 7806 : Cung cấp nguồn 6V ổn định cho hệ thống từ nguồn 12V
* Nguyên lý hoạt động
Mạch không hoạt động cảnh báo khi :
+ Các S2, S3, S4 được đóng
+ Không có ai chạm vào vật được nối với điểm TOUCH
+ Sợ dây WIRE LOOP không bị đứt
+ Không có ánh sáng chiếu vào LDR1
+ Có ánh sáng chiếu vào LDR2.
Mạch hoạt động cảnh báo khi :
+ Kẻ chộm lọt vào nhà thông qua các cửa sổ, cửa chính mà ta đã đặt các công tắc ở của. Khi đó một trong các S2, S3, S4 sẽ được mở ra. Nếu kẻ trộm ăn trộm vào ban ngày thì khi mở của sẽ có ánh sáng chiếu vào LDR1 (cảm biến này bố trí thích hợp) . Lúc này chân TRIG1 được nối xuống thấp và xuất cho ra đầu ra kích mở cho T2 và Role hoạt động. Khi ăn chộm vào ban đêm thì LDR1 không hoạt động vì không có ánh sáng. Dây Touch sẽ được nối với cửa sổ. Kẻ trộm mở cửa sổ ra và tay chạm vào cửa sổ khi đó kích mở cho T1 hoạt động nối TRIG1 xuống thấp. Cảnh báo đầu ra.
+ Ngoài ra ta bố trí các cảm biến WIRE LOOP ở vị trí thích hợp mà khi kẻ trộm đi qua làm đứt sợi dây đó kéo TRIG2 xuống thấp  Đầu ra được báo động. Vị trí này tùy vào để nơi thích hợp. Hay khi kẻ trộm đi qua cảm biến LDR2 cắt tia ánh sáng chiếu vào LDR2, làm cho điện trở LDR2 rất lớn do đó kéo TRIG2 xuống thấp và đầu ra được báo động.
Đối với LDR1 bố trí làm sao khi không có người thì không được có ánh sáng chiếu vào nó
Đối với LDR2 bố trí làm sao khi không có người thì luôn có ánh sáng chiếu vào nó. Dùng ánh sáng hồng ngoại sẽ không bị phát hiện.

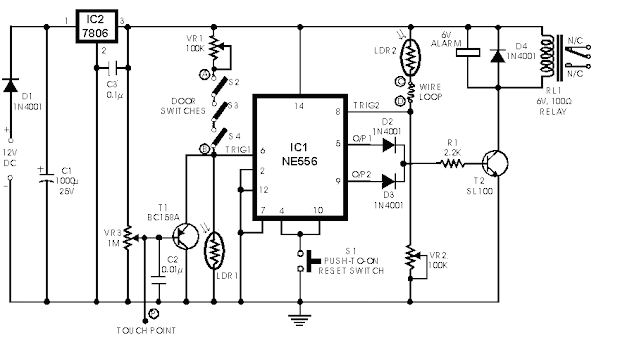

Ở mạch này do có rất nhiều điểm bố trí cảm biến sao cho kẻ trộm kiểu gì cũng bị phát hiện. Trên là sơ đồ nguyên lý với rất nhiều điểm cảm biến khác nhau, để những nơi mà kẻ trộm chạm phải, đi qua….Đấy là tùy cách bố trí của mỗi nhà.
